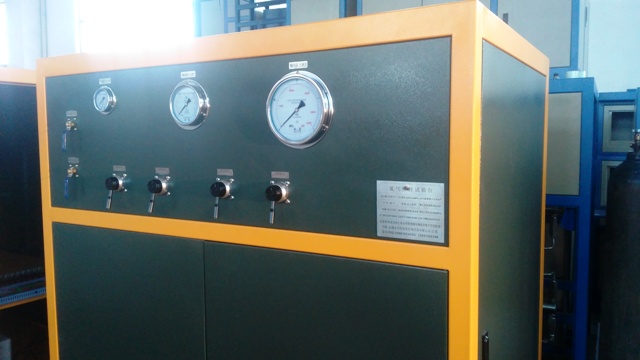

水密封試驗臺
該設備使用壓縮空氣為動力源，以氣動泵為壓力源，輸出液壓力與氣源壓力成比例。通過對氣源壓力的調整，便能得到相應的液壓力。當氣壓力與液壓力平衡時，氣動泵便停止充壓，輸出液壓力也就穩定在預調的壓力上，通過控制進氣量大小，從而控制升壓速度。因而具有防爆、輸出壓力可調、升壓速度可控、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于油田鉆采工程的防噴設備、閥門、管道、連接件、壓力容器等受壓設備的高壓和超高壓試壓檢驗。同時也適合科研、檢驗部門作檢測工具。
二、 設備介紹：
1、設計壓力：200MPa；
2、控制方式：全自動分體式控制，保壓閥、泄壓閥全部為超高壓氣控截止閥；
3、設計理念：三個泵頭，各司其職，合理搭配。
低壓泵：專為1.8-2.2MPa低壓設計，
中壓泵：額定壓力35MPa，雙出水設計，專為大容器前期注水用，降低客戶升壓時長，提高效率；
高壓泵：壓縮比277:1，設計壓力220MPa，雙出水設計，高壓流量大，升壓速度快，程序精準控制，大小容器可兼顧。
4、試驗介質: 清水；
5、壓力采集方式：
高壓傳感器量程0-200MPa，精度0.5%FS；
低壓傳感器量程0-6MPa,精度0.5%FS；
三、 配置清單
序號 | 產品名稱 | 規格型號 | 配件品牌 | 備注 |
1 | 低壓泵 | 6:1-4MPa | 自主生產 | 1.8-2.2MPa低壓 |
2 | 中壓泵 | 51:1-35 | 自主生產 | 雙吸雙出 |
3 | 高壓泵 | 277:1-180 | 自主生產 | 雙吸雙出 |
4 | 壓力變送器 | 6MPa-0.5%FS | 丹瑞 | 0.5%FS/0.25%FS可選 |
5 | 壓力變送器 | 200MPa-0.5%FS | 丹瑞 | 0.5%FS/0.25%FS可選 |
6 | 低壓泵開關電磁閥 | 亞德客 | 1/2接口 | |
7 | 中壓泵開關電磁閥 | 亞德客 | 1/2接口 | |
8 | 高壓泵開關電磁閥 | 亞德客 | 1/2接口 | |
9 | 超高壓氣控截止閥 | 300-5 | 自主生產 | 保壓用 |
10 | 超高壓氣控截止閥 | 300-5 | 自主生產 | 泄壓用 |
11 | 高低壓切換閥 | 300-5 | 自主生產 | 高低壓切換 |
12 | 調壓閥 | 4000-06 | 山耐斯 | |
13 | 油霧器 | 4000-06 | 山耐斯 | |
14 | 過濾器 | 4000-06 | 山耐斯 | |
15 | 一體式工業電腦 | 品牌定制 | ||
16 | 黑白激光打印機 | 奔圖 | ||
17 | 壓力控制系統 | 自主研發 | ||
18 | 超高壓軟管 | HX5-4PS-10M | ||
19 | 空氣管線 | 1/2 | 不銹鋼鏡面管 | |
20 | 高壓硬管 | 14*5 | 不銹鋼亮光管 | |
21 | 主機殼體、操作臺 | 碳鋼噴塑 | ||
22 | 水箱 | 不銹鋼水箱 | 外置 | |
23 | 高壓壓力表 | 0-250MPa | 上海朝暉 | 1.6級 |
24 | 低壓壓力表 | 0-6MPa | 上海朝暉 | 1.6級 |
25 | 電控系統 | 自主研發 | ||
26 | 遠程控制線纜 | 標配10米 | ||
27 | 上位機軟件 | 自主研發 | ||
28 | 報告編輯系統 | 自主研發 | Word格式可隨意編輯 | |
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
油密封試驗臺技術協議
一、設備介紹：
1、設計壓力：35MPa；
2、控制方式：全自動分體式控制，控制距離10米；
3、試驗介質: 液壓油
4、壓力采集方式：PLC自動采集系統，傳感器量程0-60MPa，精度0.5%FS；
壓力表量程為0-60MPa,精度1.6級。
5、附件：高壓膠管15米；
6，打印機采用黑白激光打印機
二、具體技術參數:
序號 | 產品名稱 | 規格型號 | 配件品牌 | 備注 |
1 | 增壓泵 | 51:1-35 | 自主生產 | 單驅雙出水 |
2 | 壓力表 | 0-40MPa-1.6級 | 朝輝壓力表 | |
3 | 壓力變送器 | 40MPa-0.5%FS | 丹瑞傳感器 | |
4 | 氣控保壓閥 | 300-5 | 自主生產 | |
5 | 增壓泵開關電磁閥 | 亞德客 | ||
6 | 氣控電磁閥 | 亞德客 | ||
7 | 氣控泄壓閥 | 300-5 | 自主生產 | |
8 | 調壓閥 | 4000-06 | 山耐斯 | |
9 | 油霧器 | 4000-06 | 山耐斯 | |
10 | 過濾器 | 4000-06 | 山耐斯 | |
11 | 一體式工業電腦 | 品牌定制 | ||
12 | 黑白激光打印機 | 奔圖 | ||
13 | 超高壓軟管 | HX5-4PS-15M | MAX | 德國進口 |
14 | 空氣管線 | 21*2.5 | 不銹鋼鏡面管 | |
15 | 高壓硬管 | 14*4 | 不銹鋼鏡面管 | |
16 | 主機箱體、操作臺 | 碳鋼噴塑 | ||
17 | 外置油箱 | 不銹鋼 | ||
18 | 電控系統 | 自主研發 | ||
19 | 遠程控制線纜 | 標配10米 | ||
20 | 上位機軟件 | 自主研發 | ||
21 | 報告編輯系統 |
| 自主研發 | Word格式可隨意編輯 |
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
