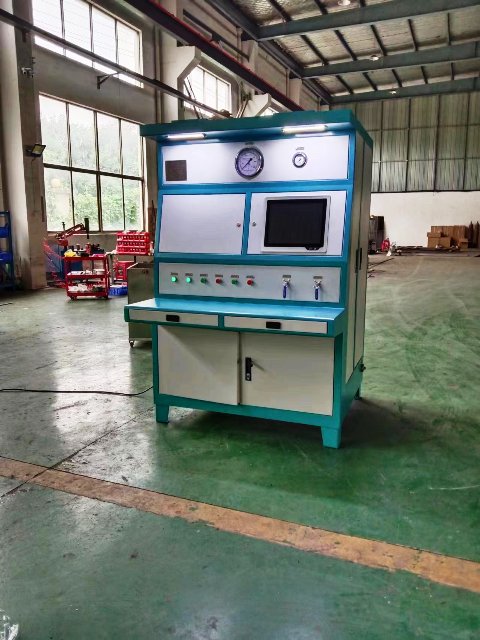

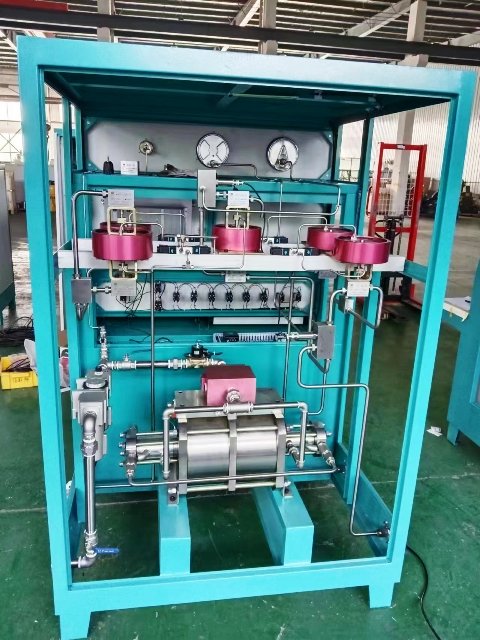

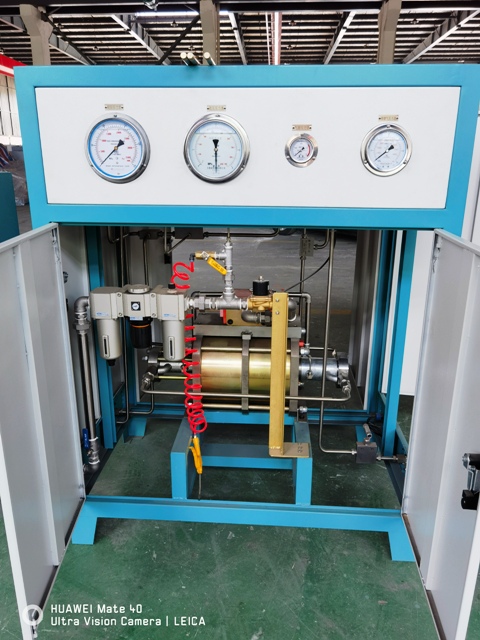

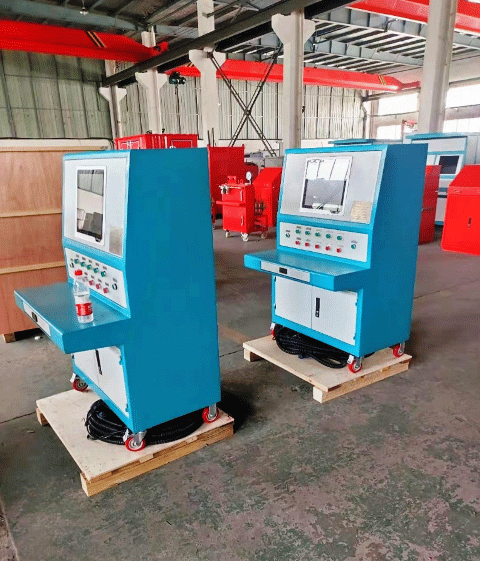

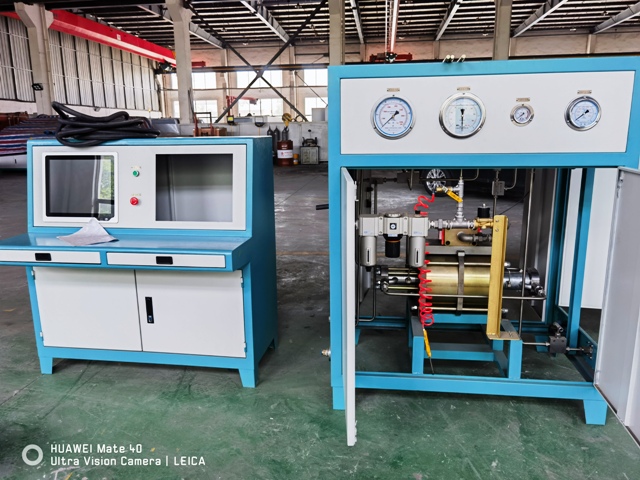

氣密封試驗臺
本設備是高壓設備，因此本設備的操作人員在使用該設備前應接受培訓，包括工作原理、日常操作、日常保養、安全注意事項。氣密封試驗裝置是采用氣動增壓技術，參考API6A、API16A及API16C等相關行業執行標準設計，用于井口裝置、采油（氣）樹、防噴器、節流和壓井管匯等石油機械的氣密封試驗。采用壓縮空氣或氮氣作為試壓介質，可實現2MPa、35MPa、75MPa、105MPa、140MPa、210MPa等不同壓力等級的氣密封試驗。所有管路、閥門均采用不銹鋼材質，全部高壓管路采用無焊接，錐面硬密封，可反復拆卸。密封可靠。所有高壓閥門、管路、接頭額定工作壓力均超過試驗壓力的1.5倍，最大限度地保證設備安全。實驗流程可以根據API標準由客戶設定，試驗數據和報告均滿足API標準。
二、主要功能
廣泛應用于鉆井防噴器、采油（氣）樹和井口裝置、節流和壓井管匯等產品的出廠檢驗，并同時能夠滿足上述產品的功能試驗。特別適合井控裝備生產廠家做產品出產檢測使用 。同時也適合科研、檢測機構作檢測設備。
三、技術參數
1、額定壓力：210MPa（壓縮比307:1）；
2、試驗介質: 氮氣或高壓空氣；
3、氣源參數：≥4.0m3/min，0.6—0.8MPa；
4、詳細參數
（1）泵驅動方式：氣驅增壓
（2）工作介質：純凈高壓空氣、氮氣
（3）驅動氣體壓力: 0.6-0.8MPa
（4）驅動缸數量：雙缸
（5）驅動缸直徑： 273mm
（6）柱塞泵數量：雙泵
（7）柱塞桿直徑：36mm/22mm
（8）增壓泵行程： 87.5mm
（9）自我潤滑系統：有
（10）降溫系統：有
四、設備清單
序號 | 產品名稱 | 規格型號 | 配件品牌 | 備注 |
1 | 超高壓增壓泵 | 307：1 | 自主生產 | 雙驅雙泵頭 |
2 | 壓力變送器 | 250MPa-0.5%FS | 高壓 | |
3 | 壓力變送器 | 6MPa-0.5%FS | 低壓 | |
4 | 氣控保壓閥 | 250-5 | 自主生產 | |
5 | 氣控泄壓閥 | 250-5 | 自主生產 | |
6 | 高低壓選擇閥 | 250-5 | 自主生產 | |
7 | 預增氣開關閥 | 250-5 | 自主生產 | |
8 | 預增氣手動截止閥 | 250-5 | 自主生產 | |
9 | 增壓泵控制電磁閥 | 1寸-220V | 德力西 | |
10 | 調壓閥 | 6000-06 | SNS | 獨立式硬驅動 |
11 | 油霧器 | 6000-06 | SNS | |
12 | 過濾器 | 6000-06 | SNS | |
13 | 工業電腦 | 自帶COM版 | ||
14 | 激光打印機 | 奔圖 | ||
15 | 壓力控制系統 | 自主生產 | ||
16 | 超高壓軟管 | HX5-4PS-10M | MAX | 180MPa |
17 | 空氣管線 | 1寸不銹鋼管線 | 不銹鋼鏡面管 | |
18 | 高壓硬管 | 14*5 | 不銹鋼鏡面管 | |
19 | 主機殼體、控制柜 | 碳鋼噴塑 | ||
20 | 壓力表 | 0-250MPa | 上海朝暉 | 高壓 |
21 | 壓力表 | 0-6MPa | 上海朝暉 | 低壓 |
22 | 監控系統 | 4個攝像頭 | 海康威視 | 客戶選配 |
23 | 監控顯示器 | 客戶選配 | ||
24 | 電控系統 | 自主研發 | ||
25 | 遠程控制線纜 | 標配10米 | ||
26 | 上位機軟件 | 自主研發 | ||
27 | 報告編輯系統 | 自主研發 | Word格式可隨意編輯 |
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
