天然氣管道壓力測試系統30KW試壓泵升級技術方案

發布日期：2023-09-08 　點擊量：

考慮到原有系統試壓泵使用多年各方面性能穩定，操作人員操作已經熟練使用和維護維修，特別是電動試壓泵控制軟件是當年量身定制的都已經很穩定了，沒必要再重新更換控制系統和重新編寫控制軟件，所以這次升級是在原有控制系統和控制軟件的基礎上，這次增加的3D-SY2300/40MPa的電動試壓泵理論計算升壓速度是17立方米管道容器0-10兆帕升壓的時間（電機1440轉運轉）大概是8-10分鐘，綜合工況情況下（變頻器無級變速精準停泵）20分鐘以內，這臺泵的電機功率是30KW，原有控制系統的變頻器功率是2.2KW的驅動不了30KW電機，所以需要將原有的2.2KW變頻器更換為37KW變頻器，增加電機制動單元和大功率剎車電阻箱等配套電控。

名稱	明細項		數量	單位	備注	備注
德源天然氣管道測 試系統	試壓泵控制系統	計算機打印機監控	1	套	客戶系統原有	客戶原有
		壓力傳感器	1	支	40MPa精度千分之二點五	增加
		試壓泵智能控制器	1	套	穩定變頻器控制, 數據采集傳感器電源	客戶原有
		變頻器	1	臺	更換系統原有2.2KW變頻器為海利普37KW控制試壓泵啟停及升壓速度	更換，增加
		37KW電機制動單元	1	套	大連普傳	增加
		9600W大功率電阻箱	1	臺	大連普傳	增加
	電控機箱，標準XL-21動力電控柜		1	臺	裝37KW變頻器，電機制動單元和大功率電阻箱及大功率空開和控制電路	增加
	電動試壓泵含自動泄壓防爆電動球閥閥組進口泵頭自產泵頭二選一，個人推薦進口泵頭		1	套	3D-SY2300/40MPa, 30KW電機	進口泵頭，增加
			1	套	3D-SY2300/40MPa, 30KW電機	自產泵頭，增加
軟件	試壓泵智能控制軟件		1	套	試壓泵控制管道試壓數據采集	客戶系統原有
總價	升級安裝調試費
總價	設備總價按照進口泵頭計算		含13增值稅專票及運費

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

試壓泵

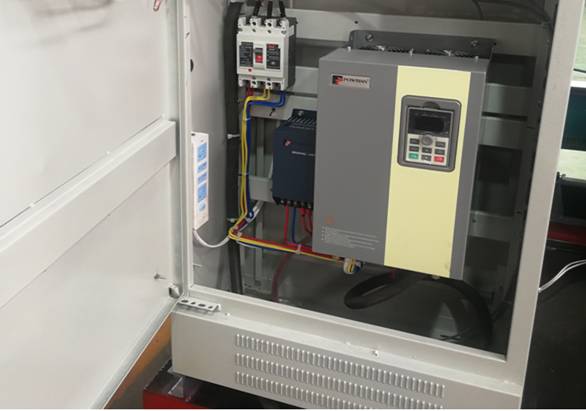

新增電控柜內部大致結構，大功率電阻箱在背后，圖片僅供參考具體請以到貨實物為準

電動試壓泵

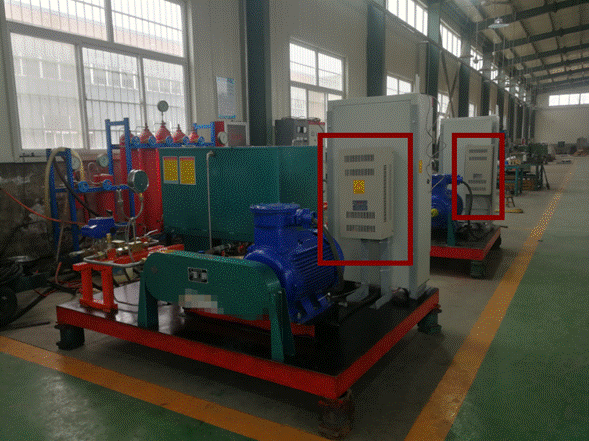

電控箱后面背的9600W大功率剎車電阻箱，圖片僅供參考具體請以到貨實物為準

電動試壓泵

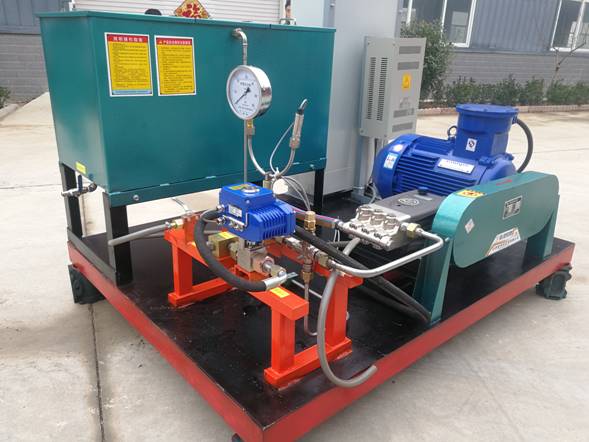

3D-SY2300/40現場圖片，圖片僅供參考具體請以到貨實物為準

試壓泵型號	額定壓力	流量	功率	電壓	頻率	重量
3D-SY2300/40	40MPa	2300L/h	30 KW	380 V	0-50 HZ	650kg

電動試壓泵型號:3D-SY2.3/40MPa；原裝進口意大利AR高速陶瓷柱塞泵頭及保壓閥組;

試壓泵材質：鑄鐵泵體；柱塞、閥芯、閥座、保壓閥、泄壓閥、安全溢流閥均為不銹鋼材質；

水缸體、水缸進出口均為銅鍍鎳；

技術參數：額定壓力40MPa，額定流量2300L/h；

試壓泵電機：380V/30KW普通電機；

試壓泵控制系統：帶本地手動啟停功能；

出口連接端：M27X1.5工作接頭，連接一根兩頭為M27X1.5的內螺紋膠管；

手動卸荷閥：廠家標配；

安全保護閥：廠家標配；

1.6級普通壓力表：60MPa；

標配高壓膠管：5米；

隨機備件： 1套；

電動試壓泵

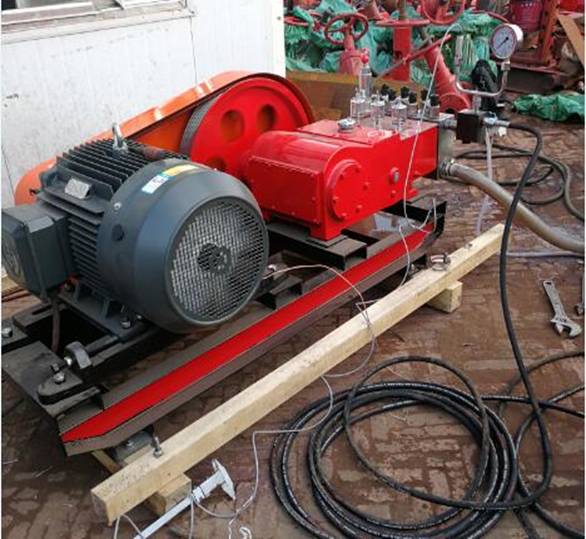

3D-SY23400/40MPa電動試壓泵工作現場，圖片僅供參考具體請以到貨實物為準

試壓泵型號	額定壓力	流量	功率	電壓	頻率	重量
3D-SY2.34/40	40MPa	2340L/h	30 KW	380 V	0-50 HZ	650kg

電動試壓泵型號:3D-SY2.34/40MPa；

技術參數：額定壓力40MPa，額定流量2340L/h；

試壓泵電機：380V/30KW普通電機；試壓泵材質：不銹鋼閥芯、閥座；

試壓泵控制系統：帶本地手動啟停功能；

出口連接端：M36X1.5工作接頭，連接一根兩頭為M36X1.5的內螺紋膠管；

手動卸荷閥：廠家標配；安全保護閥：廠家標配；

1.6級普通壓力表：80MPa；

標配高壓膠管：2米；

隨機備件： 1套；
