試壓泵計算機控制系統石油機械專用

本設備配有一套高清晰監控系統，含四路高清攝像監控。其中一路監控3D-SY300型電動試壓泵，一路監控300MPa承壓系統，二路監控被測容器，隨時監控到壓力試驗中的實時狀況。設備主體由試壓泵計算機控制系統、3D-SY300型電動試壓泵及300MPa承壓系統三部分組成。其中電動試壓泵與300MPa承壓系統脫離計算機控制系統后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。計算機操作臺距離電動試壓泵10米，通過電線電纜及數據線與3D-SY300型電動試壓泵及300MPa承壓系統相連，設備所有外接電線電纜及數據線標配都是10米或據項目現場施工需要調整，CB300-15型電動試壓泵距離被測容器15米，通過300MPa承壓系統與被測容器相連接。

設備詳細組成  表一:

設備詳細組成  表二：

具體材料及參數需等勘察現場后給出。

一、設備的使用條件：

1、設備可在甲方不必增加其它設施的情況下可正常安裝使用。

2、機動時間：7.5小時x 3班/天x 250天/年=5625小時/年

3、環境溫度：-5℃~42℃

4、試驗介質: 水

5、設計耐壓:60000PSI

6、測試溫度：常溫

7、壓力測量精度：0.5級壓力傳感器

8、電源：AC380/220V,50Hz

9、最大耗氣量：0.5NM3/MIN

10、壓縮空氣過濾精度0.5μm；常壓露點≤5度

11、海拔高度：≤1500米；

12、相對空氣濕度要求：≤70-90%；

 二、設備配置部分描述

設備概述：本設備根據甲方技術要求非標制作：

計算機控制系統

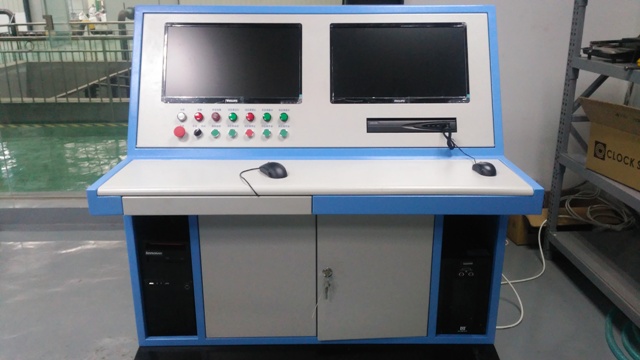

計算機操作臺、工控電腦主機、顯示器、打印機、UPS電源、試壓泵控制系統、設備配電系統、計算機控制試壓控制軟件軟件界面及控制內容有甲方提出要求，乙方完成功能。

并提供日后升級服務。（本設備先應用本公司水壓爆破試驗機通用軟件，待甲方能提出最終的軟件修改要求為止，期限為設備使用起三個月）

 系統控制軟件操作界面說明：

本系統內置本公司自主研發的專用控制軟件，操作界面人性化，軟件性能成熟穩定無缺陷，可以任意設定試驗項目、壓力值、保壓時間等各種試驗參數。完善的人機交互界面，制定試壓方案后會通過彈出窗口的形式引導操作員完成實驗。通過對話框上“確定”，“取消”按鈕對相對危險（例如爆破實驗）的試驗項目，讓程序員進行確認，確定實驗的準確與安全。軟件可根據用戶技術要求更改功能，可按照用戶自定義界面及功能編制，以雙方最終溝通需方認可的界面為準。

系統控制軟件的使用者有各自的帳戶和密碼。此功能非WINDOWS的系統的登陸權限密碼。在微機控制軟件中可以設置使用者各自的用戶名和密碼。該密碼機制有助于防止未經授權的操作員進入系統或進行與其權限不符合的操作和參數設置。軟件使用者密碼只有在系統授權的情況下由操作人員進行修改。
