榆林用戶試壓泵遠程控制系統使用說明書

一、功能總結

（一）試壓泵控制系統功能：該泵在使用前，只需在電接點壓力表上設定上限壓力值，然后按遙控或手動啟動電動試壓泵，當壓力達到事先設定的上限目標值時，試壓泵會自動停機進入保壓狀態，也可隨時按遙控停止按鈕或電控停止按鈕停機保壓，當保壓時間到手動打開試壓泵泄壓閥卸除壓力，試壓完畢。本控制系統配有一套專用計算機壓力采集系統，可以通過計算機軟件上直接控制試壓泵的啟停，實驗過程中可隨時通過計算機（筆記本電腦）控制采集系統軟件，實時觀察試驗情況及壓力數值和壓力曲線，并可保存數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。

（二）操作說明

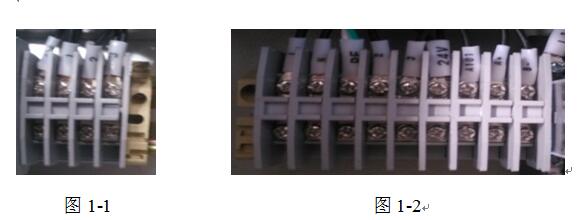

1、在試壓之前根據技術人員要求正確接線，本系統可以不使用便攜式遠控箱，如需使用，需將大的電控箱中的端子2和端子3（見圖1-1），

同小的電控箱端子2和端子3（見圖1-2），相連。

2、在確定接線無誤之后，當選擇開關選擇到“本地”的時候，可以通過該控制箱的面板上面的“啟動”和“停止”來啟動和停止試壓泵，在遇到突發情況的時候可以按“急?！眮硗Ｖ乖噳罕谩．?dāng)壓力達到電接點壓力表所設定的值時，試壓泵停止。將便攜式遠控箱連接時，當選擇開關選擇到“遠程”的時候，可以通過便攜式遠控箱面板上面的“啟動”和“停止”或者通過軟件中的按鈕啟動和停止試壓泵，在遇到突發情況的時候可以按“急?！眮硗Ｖ乖噳罕?。當壓力達到電接點壓力表所設定的值時，試壓泵停止，如果不需要再次打壓，就將控制箱斷電，否則當壓力低于電接點壓力表的時候，試壓泵會再次啟動。

3．將壓力傳感器接在便攜式遠控箱，且便攜式遠控箱正常工作下，可以實時采集壓力值。

在使用過程中，如技術問題可以撥打思凱達電動試壓泵售后
