試壓泵氣瓶水壓爆破試驗機

一、設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、機動時間：7.5小時×3班/天×250天/年=5625小時/年；

3、工作環境：-5℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

4、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品，

溫度低于0℃時，試壓介質應加入防凍液；

5、設計耐壓：16MPa；

6、測試溫度：常溫及試驗介質溫度；

7、數顯記錄儀壓力采集系統，采用16MPa精度為滿量程FS0.1%，

8、電源：AC380/220V，50Hz

9、海拔高度：≤1500米；

10、相對空氣濕度要求：≤70-90%；

二、本套設備的主要功能參照液化氣瓶國標中耐壓和爆破技術要求非標制作：

其中參考的試壓泵執行標準為：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

二、設備配置部分技術參數及詳細功能描述：設備詳細配置參數：

2D-SY25MPa型電動試壓泵，圖片僅供參考，具體請以到貨實物為準。

2D-SY25MPa型電動試壓泵詳細技術參數：

試壓泵型號: 2D-SY25MPa電動試壓泵

技術參數：額定壓力25MPa，額定流量40L/h；

試壓泵電機：1.5KW變頻電機；

低壓注水試壓泵型號：3D-SY600/6.3MPa低壓電動試壓泵

技術參數：額定壓力6.3MPa，額定流量600L/h；

試壓泵電機：1.5KW電機；

試壓泵控制系統：帶本地手動遙控啟停及控制功能和計算機遠程控制啟停；

出口連接端：M32X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋高壓膠管；

手動卸荷閥：廠家標配；溢流閥：廠家標配；安全保護閥：廠家標配；

試壓泵出口高壓?jiǎn)蜗蜷y：美國HIP高壓?jiǎn)蜗蜷y及高壓附件；

遠程泄壓閥組：高壓電磁閥及高壓過濾器；

耐震壓力表2塊：1.6級不銹鋼150圓25MPa

 三、產品控制系統詳細說明：

1、配套試壓泵為2D-SY40/25Mpa,額定排出壓力25Mpa。額定流量40L/h，柱塞直徑10mm,往復次數51,配套為功率1.5Kw電機。外型尺寸和重量無特殊。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求，配套的壓力傳感器滿足對應試壓泵的要求。

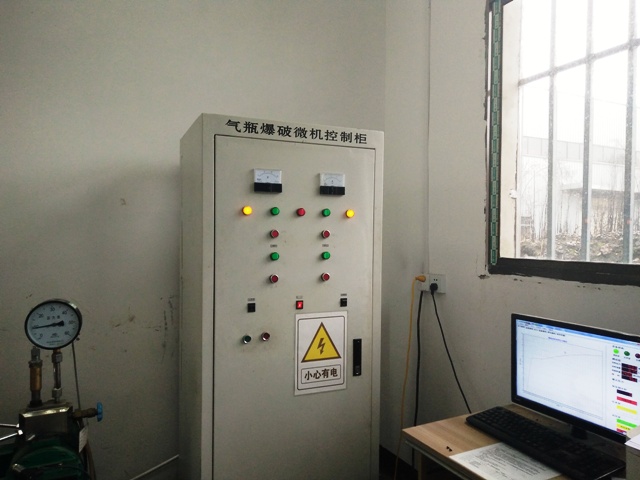

2、本液化氣瓶試驗機控制系統由計算機操作臺、試壓泵及遠程控制閥組等組成，可一次性完成實驗。并自動得出試驗過程中受檢液化氣氣瓶的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據客戶提供表頭，進行自動填寫并可進行方便修改?？刂栖浖δ芨鶕?jù)液化氣氣瓶國標其中水壓試驗及爆破標準設計，并增加了液化氣氣瓶壓力交變?cè)囼?yàn)疲勞測試功能。

四、產品設備詳細操作說明：此說明為軟件操作說明，電動試壓泵的操作參看電動試壓泵說明書

1、軟件的安裝：雙擊電腦里這個文件

2、

跟著提示一步一步的安裝。

   安裝路徑盡量選擇D盤或E盤

   安裝完成。

3、在程序中找到

4、點擊 試壓泵 圖片，軟件啟動

5、登錄：系統自動生成一個超級用戶，用戶名和密碼為admin，進入系統后，通過增加修改刪除用戶等操作，用戶可自己增加刪除修改用戶名稱密碼級別等。

系統可以任意登錄和退出

6、用戶配置：只有管理員用戶才能進行用戶配置

可任意新增用戶及用戶等級

7、參數配置：只有管理員用戶才能進行參數配置

，

首先先設置校準參數

點擊校準，出現壓力傳感器和流量傳感器兩個選項，先設置壓力傳感器

液化氣瓶配置的都是16MPa的壓力傳感器，直接點自動填入，然后確定。

接下來設置流量傳感器，此數據為60KG電子稱臺數據，請用戶根據設備實際配備的電子秤臺來進行具體設置。

設置完壓力傳感器和流量傳感器校準后，接下來點設置配置的參數

可以設置，用戶，串口，試驗和設備幾個功能。

端口配置，指的是計算機上的232串口，一般情況下默認為1

設備配置：

公稱容積：液化氣瓶標簽標準

實測容積：液化氣瓶裝滿水的實際重量

其中公稱容積和實測容積這兩項每次試驗都需要重新填寫

試驗參數的設置：點新建

有：耐壓試驗、爆破試驗、疲勞試驗。可根據要設置的試驗項目分別設置。

壓力量程為傳感器量程，流量量程為電子秤臺的量程，最大安全壓力應不超過傳感器量程，爆破門限是指在100毫秒內壓力下降爆破門限所設定值以上認為是爆破。泄壓門限是指泄壓到設定門限以下認為泄壓結束。泄壓延時是指泄壓到泄壓門限后繼續泄壓設定時間后停止泄壓。PID系數設定范圍為10-50。數值越小，打壓速度會越慢，反之速度會快，對于小瓶體，應選小的系數，大瓶體應選大的系數。

包括新建試驗參數和打開已經配置的試驗參數

數據保存在安裝目錄下的程序數據子目錄下，文件類型為.dat.。

選擇試驗類型，產品參數等。根據不同試驗類型，會有不同參數需要配置。水壓試驗必須填壓力階段參數，爆破試驗如果需要階段打壓再爆破也要填階段壓力參數。壓降百分比是指保壓時間內下降的壓力超過設定百分比被認為不合格。補壓百分比是指保壓時間內壓力下降超過設定百分比，系統自動啟動試壓泵補壓。

耐壓試驗的基本設置，設置參數僅供參考，具體請以實際為準，設置好以后按保存。

爆破試驗的基本設置，設置參數僅供參考，具體請以實際為準，設置好以后按保存。

疲勞試驗的基本設置，設置參數僅供參考，具體請以實際為準，設置好以后按保存。

8、當所有設置參數完成后接下來可以做試驗了

點擊試驗按鈕

選中耐壓或爆破試驗設置好的文件，點擊打開

點擊試壓泵開啟，試驗開始進行

先做泄放加耐壓試驗，排掉瓶里的空氣。

耐壓進行時

耐壓試驗做完。

開始打爆破試驗

爆破試驗正在進行時

爆破進行時

爆破完成，液化氣瓶爆破后，試壓泵會自動停泵，這時點擊確認。

歷史曲線顯示保存的打壓數據曲線，并可產生歷史報表

找到爆破歷史數據，

試驗完畢后，點擊報表，找到歷史曲線雙擊，然后點擊生成報表

可點擊曲線輸出報表，以下為客戶提供的試壓報表。僅供參考，具體請以實物為準。本系統試驗報表由客戶提供模版，開放式制作。

 歷史報表顯示歷史報表，數據清理可以刪除歷史數據和程序數據

數據清理：點擊數據清理可選擇需要?jiǎng)h除的歷史曲線與歷史報表。（慎用）

疲勞測試軟件界面。疲勞測試完成后，試壓泵會自動停泵，這時點擊確認。
