采用低壓管道試壓泵的井口增壓測試試壓車

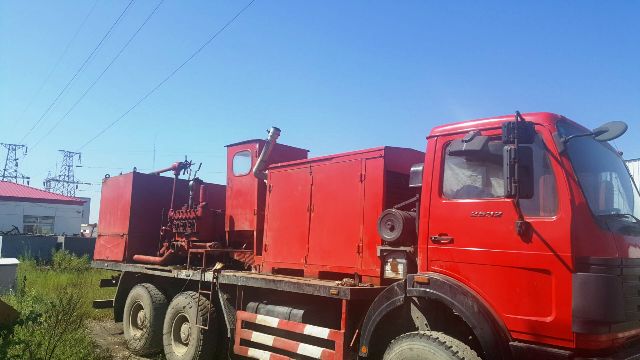

試壓泵井口增壓測試試壓車，采用豪沃ZZ1317M4669W型載貨汽車底盤改制而成的罐式特種車輛。適用于運輸各種液體介質（酸、堿、原油、水、壓裂液等根據客戶要求而定）。該車特殊加裝了自吸式灑水車泵和高壓柱塞泵各一臺，在單井作業時可替代水泥車實現井場的洗井、沖砂和試壓功能。另外該車還可實現井場應急消防功能。該車具有容積大，重心低行使平穩，外形美觀大方，多功能，高效率，經濟效益高等優點。具體外形結構參閱總圖1。一  大流量試壓泵井口增壓測試試壓車概述

試壓泵井口增壓測試試壓車，采用豪沃ZZ1317M4669W型載貨汽車底盤改制而成的罐式特種車輛。適用于運輸各種液體介質（酸、堿、原油、水、壓裂液等根據客戶要求而定）。該車特殊加裝了自吸式灑水車泵和高壓柱塞泵各一臺，在單井作業時可替代水泥車實現井場的洗井、沖砂和試壓功能。另外該車還可實現井場應急消防功能。該車具有容積大，重心低行使平穩，外形美觀大方，多功能，高效率，經濟效益高等優點。具體外形結構參閱總圖1。

二  型號說明

三 主要技術參數

3.1 主要技術參數

 3.1.1   外  形    尺   寸：（長×寬×高）  11700×2496×3025

 3.1.2  罐體尺寸：橢圓型（長×長軸×短軸）7200×2250×1400

 3.1.3  罐  體   容 積：17.5立方米

 3.1.3  整  備  質   量：14970公斤

 3.1.4  滿 載 最 高 限 速：102公里/小時

 3.1.5  額 定 載  質  量：15900公斤

3.2 底盤車規格及參數

 3.2.1  型   號 ZZ1317M4669W  （詳細結構和具體參數請閱汽車底盤說明書.）

 3.2.2  最大爬坡能力：   35%

 3.2.3  接   近   角：  16度

 3.2.4  離   去   角：  19度

 3.2.5  燃 油 類 型： 柴油

 3.2.6  最 高 車 速：102公里/小時

 3.2.7  發動機型號：WD615.93（排量9726ML、功率213ML）

3.3 試壓系統設備參數

 3.3.1 取力器：QH50

 3.3.2 高壓柱塞泵：3D2-S-85/22

       流        量：5.1立方米/分鐘

額定排出壓力：22 兆帕

輸 入 軸轉速：1480轉/分鐘

       柱  塞  行程：95毫米

輸 入 軸功率：37千瓦

柱  塞 直 徑：32毫米

 3.3.3 自吸式灑水車泵：80QZF60/90S

       流      量：60立方米/分鐘

       揚      程：90米

       輸入軸轉速：1180轉/分鐘

       輸入軸功率：22.5千瓦

四 結構簡介

  該運液車由以下幾個主要部分組成

  4.1 汽車底盤：ZZ1317M4669W    8×4

  4.2 罐體總成采用橢圓型長箱體結構，內設四個橫向防波板，作用其一增加強度，其二有利于行使平穩。灌頂設二個人孔,其中前人孔蓋為常閉式上面裝有通氣閥，其作用使罐內壓力與大氣壓保持平衡（當罐內壓力增大時向外排出氣體，當罐內壓力減少 產生真空時向內充氣，始終保持罐內與大氣壓平衡），后人孔蓋上裝有加液活動蓋以便加液之用。

  4.3 副粱總成

該車副粱采用“U” 型結構，附在罐體全長上與罐體進行組焊，使整車

受力均衡，避免了罐體與副粱的結合處發生疲勞破壞的可能性，副梁采用“U”型螺栓及拉塊、側擋塊等牢固地固定在底盤車大梁上，保證了罐體安裝的可靠性。

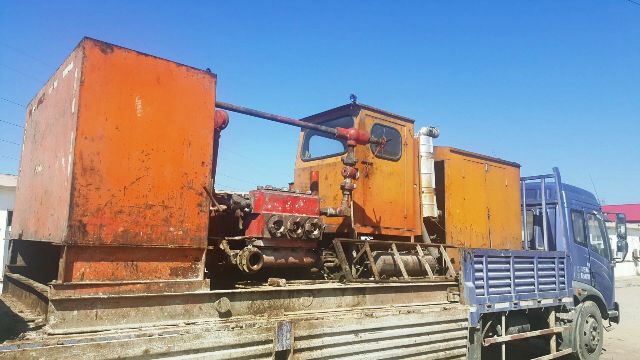

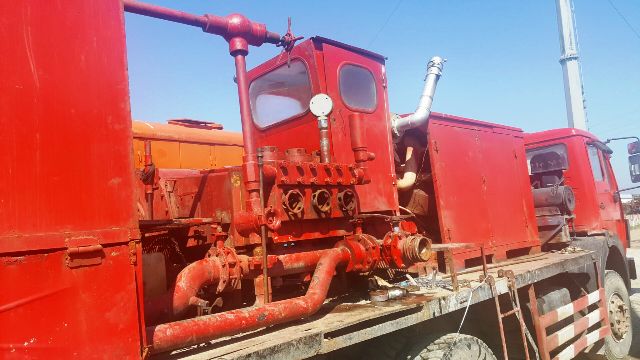

  4.4 試壓系統的雙泵平臺設置在整車的后部。采用機械傳動機構（也可采用液力傳動機構）將汽車取力器輸出的扭矩通過傳動軸和鏈輪結構分別傳遞給自吸式灑水車泵和高壓柱塞泵?？蓪⒁汗迌?nèi)的液體快速排出或灌注到油井內。高壓柱塞泵主要是對油井內進行洗井、沖砂或井口增壓測試。管道設有高壓止回閥可防止液體倒流。

4.5 防火裝置

    該車設有防靜電的導靜電裝置和滅火器，有效防止由靜電引起火災。

4.6 其它金屬結構

 主要包括雙側管箱、擋泥板總成、側防護裝置、上罐梯子、背胎架和車尾緩沖架等輔助結構使整車結構更加完善和美觀。

五 使用說明

本車在運行前，首先應檢查車況是否正常，并且檢查副梁與汽車大梁連接螺栓和其他緊固件是否有松動或脫落現象。經檢查正常后方可運行。

運液及加液作業：

5.1裝液

裝液時，關閉各閥，打開加液孔蓋直接加入或泵送加入。注意：當罐內液體達到額定量值時，應停止裝液，關閉加液孔蓋。

5.2排液

打開閥門直接卸液或用自吸式試壓泵抽液。用泵抽液時必須先打開罐體后下部的2〞蝶閥（1）、2〞球閥（2）和2〞高壓旋塞閥（3）以便泵內存有足夠的液體，泵內液體高于試壓泵軸方可啟動運行。

5.3井口增壓測試

檢查各管路、試壓泵、閥門、連接部位等是否正常，若正常，可以打開井口閥門啟動自吸式灑水車泵向油井內快速灌注液體，待液體灌滿油井后，關閉2〞高壓旋塞閥，開始加壓，當壓力表上的壓力值達到測試壓力后，停泵、開始保壓。觀察井口壓力表指數變化。若在規定的時間內壓力穩定說明沒有泄露。此過程可多次重復操作。

六 注意事項

6．1運液車需長時間停放在外面時，應將滅火器移入室內保存。

6．2定期檢查滅火器的有效期，到期應即時更換。

6．3運水或比重大的液體時，應注意載重量是否超出額定重量。

6．4在凹凸不平的惡劣道路上行駛和轉彎時，必須減速緩行，以免出現事故。

6．5每天應檢查導靜電裝置是否完好，出現不正常應即時處理。

6．6若在罐體上進行動火作業時，一定要先將罐內的液體排盡，將罐體清洗干凈，打開所有人孔和排液閥，并做好相應的安全措施后，經安全部門批準，方可進行動火作業。

6. 7冬季使用后為防止管線凍結應用高壓氣體將管道內殘余液體吹出。

6. 8自吸式灑水車泵在無液體狀態下嚴禁使用。

七 維護與保養

該車為移動式專用車，只能在規定的范疇內使用（亦可作為一般罐車使用），不能做說明書規定以外的裝載之用。嚴禁裝載易燃易爆及有毒液體。底盤車按其使用說明書中的規定維護保養之外，罐體及其他部件按下述規定進行維護保養。

7．1定期檢查金屬結構件部分各緊固聯結處有無松動或損壞等不正?，F(xiàn)象，若有問題及時處理。

7．2定期檢查加液孔蓋的密封圈、排液蝶閥等部件是否損壞，若有問題應及時更換和修復，否則不得投入使用。

7. 3定期檢查罐體人口呼吸閥是否通暢，若有問題應及時更換和修復，否則不得投入使用。

7. 4定期檢查自吸式灑水車泵、高壓柱塞泵、過濾器及高壓止回閥。若有問題應及時更換和修復，否則不得投入使用。

7. 5定期檢查高壓柱塞泵的潤滑油，根據工況和季節及時加注和更換潤滑油，保證高壓柱塞泵的正常工作。

八 裝箱單

    8．1隨車附件

8．2隨車文件
