電動試壓泵技術規格書中國石油青島海洋石油工程招標文件

本規格書包括了試壓泵 及配套設備的主要技術參數、設計要求、供貨范圍、技術文件及安裝調試、售后服務等方面的內容，此協議書將作為試壓泵及配套設備設計制造的依據。
1、本技術協議包括試壓泵主體及輔助設備的功能設計、制造、結構、性能、安裝和試驗等方面的技術要求。
2、設備圖紙由賣方設計，其技術性能應保證買方提出的要求。
3、賣方在生產中應確保采用良好的設備、工藝、完整的質量保證體系及相應的試驗檢驗手段。
4、本技術協議所使用的標準和規范與賣方所執行的標準發生矛盾時，按較高標準執行。
5、賣方在合同貨物制造中，發生侵犯專利權的行為，其侵權責任與買方無關，應由賣方承擔相應的責任，并不得影響買方的利益。
二、主要技術性能參數

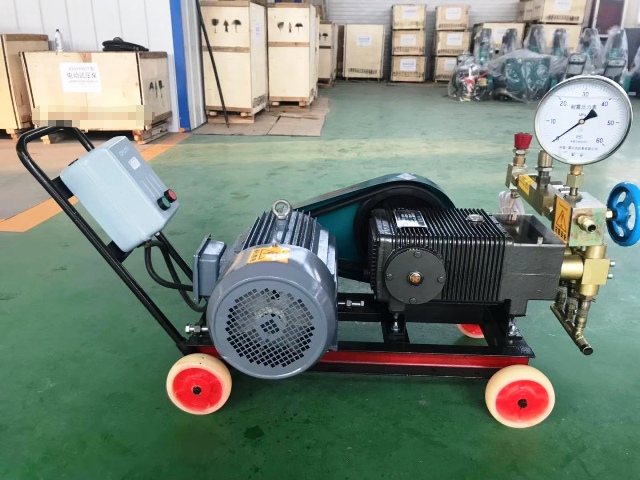

1、電動試壓泵型號:3D-SY300/70MPa撬裝式,
2、額定壓力：70MPa，額定流量300L/h，
3、試壓泵電機：380V/7.5KW變頻電機（博山訊力、宏泰、金升）
防護等級IP54，F(xiàn)級絕緣
GB1498    電動機、低壓電器外殼防護等級
4、變頻器：11KW，50HZ 一臺（海利普、大連普傳、南京歐陸）
5、試壓泵材質：不銹鋼閥芯、閥座、鋼套；
6、試壓泵控制系統：帶本地手動啟停及變頻變流量壓力自控功能；
7、出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；
8、手動卸荷閥：廠家標配；
9、安全保護閥：廠家標配；
10、壓力自控裝置：一套
11、便攜式數顯記錄儀：一套
12、壓力傳感器：100MPa精度滿量程FS0.25級，含10米傳感線一支。
13、
14、隨機備件： 1套（詳見清單）
15：撬體：泵主體及、控制箱、壓力表等不得外露，需全部在撬體內，撬體有4個吊點和叉孔便于吊裝和叉車叉運
三、操作
該泵在使用前，只需在電接點壓力表上設定上限壓力值，然后按手動按鈕啟動試壓泵，升壓期間可以手動扭動變頻器旋鈕調節升壓速度，當壓力達到事先設定的上限目標值時，試壓泵會自動停機進入保壓狀態，可通過壓力表實時觀察壓力變化情況，也可通過記錄儀觀察壓力變化情況的實時保壓曲線，記錄儀自動記錄時間圧力曲線，可以導出電腦打印報表，也可以直連計算機用后臺軟件實時觀察圧力曲線變化情況，當保壓時間到可打開試壓泵手動泄壓閥卸除壓力。
四、質量保證
1、賣方應按其質量保證體系文件的規定進行生產、試驗和服務。
2、買方有權對合同范圍內的設備及其生產材料和工藝進行檢查，即設備監造；有權了解其制造進度。
3、賣方保證所提供的設備使用合格優質材料制造，并符合國家標準。
4、設備出廠前進行設備試運轉。
五、防腐、涂漆、運輸
1、除銹采用噴丸、噴砂sa2.5處理：去掉鑄造、銹及異物，清理后表面呈灰色。
2、防腐與著色：漆膜厚度150um防銹漆2道，中間漆2道，面漆2道 (海洋專用油漆，環氧底漆、聚安脂面漆)。
3、易損件、特殊吊具、專業工具等，但單獨包裝并標明主機名稱和安裝調試易損件字樣。
4、發貨時應具有發貨清單、生產合格證、安裝使用說明書、備件清單等。
六、安裝調試、技術及售后服務
1、賣方對技術負責，設計圖紙、配套件選擇經買方認可。
2、設備制造期間，買方有權派人到賣方進行設備制造監制，賣方應提供相關的技術資料與生產檢驗大綱，為監制人提供便利。
3、現場試車由賣方組織，買方參加。
4、安裝調試階段，如需賣方技術人員到場現場指導安裝調試，食宿、交通等自理。
5、賣方承擔以下技術服務：
設備安裝指導，按照安裝說明書要求檢查設備的安裝質量；
負責現場指導調試的技術服務；
安裝過程中，買方所提供的材料，在設備進場前，賣方負責提供材料的型號、規格、數量等；
在安裝、調試和質保期內，非買方原因造成的損壞，賣方負責免費維修、更換。
七、資料交付
1、合同簽訂后一周內由賣方提供基礎資料，設備外形圖等。
2、如返回設備資料與實供貨設備出現偏差，造成施工返工，返工費由賣方承擔。
3、設備發貨時賣方應隨機提供：
3.1、產品合格證；
3.2、設備使用說明書（含配件手冊、電氣圖）2套；
3.3、設備發貨清單、備件清單等。
八、其他
1、其他未盡事宜雙方友好協商解決或由買方當?shù)胤ㄔ翰脹Q。
