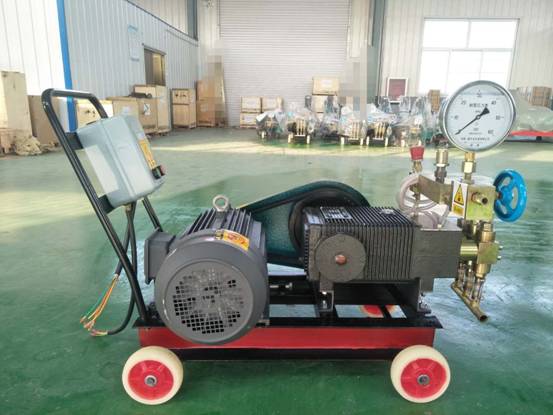

3DY-(15-125MPa)型試壓泵的操作規程與使用方法
㈠新電動試壓泵開箱后的準備工作
1、3DY-(15-125MPa)新試壓泵在出廠時,為了便于包裝,手推柄固定在泵頭上第一次使用時先安裝好手推柄。
2、安裝好壓力表，表盤向操作者方向，利于觀察。
3、安裝好電源線路。檢查電路的絕緣及安全情況,并可靠接地。
4、配備一清潔的水箱，保證有足夠的水源供應。將過濾網及吸水管與
泵吸入口連接起來，放入水箱內。
5、使用前應檢查曲軸箱內潤滑油油面高度，使其保持在油標的油線上。
潤滑油加注AN46號機械油.
6、檢查試驗介質清潔與否，切忌：使用含泥沙污水，以免堵塞管路磨壞柱塞，使各糸統閥關閉不嚴造成故障。
7、檢查各連接部位和壓緊螺塞是否緊固。
㈡、起動運轉
1、起動電動機，檢查空車運轉是否正常(切記避免泵無水運轉)，聲晌應均勻無異常雜音，排水應均勻，無明顯波動。然后停機。
|
2、用高壓管將被試容器與泵的排出口連接起來，大型壓力容器（容積>10L～20L），在試驗前先用試驗介質灌滿，小型壓力容器,為了利于保壓，最好在試驗回路中配置一個足夠容量的(不小于4L)蓄能容器。如（圖7）。
4、 逆時針打開溢流閥手柄，讓其處于開啟狀態，起動電動機，泵開始正常工作，被試容器進行充水，充滿水后，
壓力徐徐上升，此時緩慢順時針擰緊溢流閥手柄，直止達到所要求的試驗壓力，穩定后鎖緊溢流閥手柄。停機保壓到要求時間。以后再進行相同壓力的試驗，無須再調定溢流閥壓力。
5、按被試容器的試驗要求檢查驗收。試驗完畢后，打開泄壓閥卸除
回路壓力。
㈢、在運轉過程中注意事項
1、試驗壓力不允許超過泵的額定工作壓力。
2、泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直
徑過細，或被試件容積太小，應配備足夠容量的壓力容器。
3、小型壓力容器升壓速度過快，應采取點動升壓的辦法進行升壓。
4、泵在運轉過程中應無噪聲雜音。
5、潤滑油允許溫升≤45oC。
6、在工作中如發現泵本身有漏水現象時，應立即停止工作，卸除壓力進行檢修，不允許在漏水情況下繼續工作。
7、要經常觀察柱塞的密封情況，如發現有嚴重滴漏現象，要隨時調整，但不允許調的過緊。
8、在環境溫度0oC以下使用時，應考慮采取防凍錯施。
五、可能發生故障及解決方法
項目 | 故 障 | 產生原因 | 排除方法 |
1 | 泵不排水 | A. 吸水管沒裝好進氣 B. 過濾網堵死 C. 泵液缸內空氣沒排凈 D．泵長期放置，水銹等其它雜物糊死吸入閥靠泵的真空度無法打開。 | A. 檢查吸水管接頭、密封圈,并緊固。 B. 清理過濾網 C. 斷開排出口，讓泵空運轉充分排空氣體，直止均勻出水 D. 折下吸入閥清洗 |
2 | 壓力表上升壓力不均勻，或壓力表指針擺動不上升 | A．首先排除被試件和連接管路的滲漏 B．吸水慮網不暢通 C．水箱水面過低，濾網露出水面 D．柱塞密封失效，泄露量過大 E．泄壓閥打開末關閉，或 關閉不嚴失效 F．吸入、排出閥閥線是否密合良好，有無雜物充填其間，或失效 | A．檢查被試件和連接管路 B．清除異物 C．加水 D．更換密封填料 E．關閉泄壓閥，或更換 F．拆開清洗或更換 |
項目 | 故 障 | 產生原因 | 排除方法 |
3 | 壓力表指針擺動過大 | A．連接管路通徑過細，或接頭受堵 B．被試件容積過小 | A．更換適當通徑的連接管路，并檢查連接接頭 B．在試驗系統中接上一個足夠容積的蓄能容器 |
4 | 停機后保不住壓力 | A．被試件和連接管路露水 B．保壓閥線密合不良，或有雜物充填期間 C．泄壓閥未關嚴漏水 | A．檢查被試件和連接管路，并排除 B．拆開清洗保壓閥，密合不良應研磨，若閥線過寬或出現嚴重磨損應更換 C．關閉泄壓閥 |
5 | 泵運行時內有金屬敲擊聲 | A．十字頭銷或連桿磨損 B．主軸軸承磨損 | A．檢查更換 B．更換主軸軸承 |
6 | 曲軸箱溫升過高 | A．潤滑油過少 B．潤滑油過多 C．油封泄露 | A．填加到刻度線上 B．放出一部分止刻度線內 C．更換 |
六、維護保養
1、每次開機前，應檢查曲軸箱潤滑油油位，潤滑油，通常選用：夏季AN46號，冬季AN32號。新泵第一次使用應在40小時內換油，以后每200小時換油一次。同時應清洗曲軸箱。
2、水箱在加水前必需清洗干凈，應選擇不含泥沙的清水。作為試驗 介質。
3、在使用過程中，要經常檢查泵的各連接部位及緊固件是否松動，和滲漏，應及時調節緊固。
4、泵在冰點以下環境內使用，應考慮防凍處理。使用完畢后，應充分排盡泵內存水。
5、在較長時期停止工作時，將水排凈，從吸入口吸灌些防銹油。
七、隨機技術文件及備件
序號 | 名 稱 | 規 格 | 單位 | 數 量 | 材 料 | 備 注 |
1 | 合格證 | 1 | ||||
2 | 使用說明書 | 1 | ||||
3 | 壓力表 | 塊 | 1 | 量程≥1.5倍額定壓力 | ||
4 | 排出膠管 | ∮10×2m | 根 | 1 | 包括雙頭絲22×1.5/G? | |
5 | 吸入膠管 | ∮25×2.5 | 根 | 1 | 橡膠 | 包括吸入慮網 |
6 | 溢流管 | ∮12×2.5 | 根 | 1 | 塑料 | |
7 | 電磁起動器 | QC36-TA | 套 | 1 | 與推柄組合 | |
8 | 連桿瓦 | 套 | 3 | |||
9 | 十字頭油封 | 20 | 個 | 3 | ||
10 | 吸入排出閥 | 組 | 3 | |||
11 | 保壓閥 | 組 | 1 | |||
12 | 閥彈簧 | 0.7×10×16 | 件 | 6 | 3DY-31.5～3DY-70 | |
0.8×12×18 | 件 | 6 | 3DY-15,3DY-25 | |||
13 | 溢流閥 | 組 | 1 | |||
14 | 放壓閥 | 組 | 1 | |||
15 | 柱塞密封填料 | 5×5 | 米 | 0．5 | ||
16 | O形圈GB1235-76 | 26×2.4 | 件 | 1 | ||
26×2.4 | 件 | 12 | 3DY-15,3DY-25 | |||
17 | 22×2.4 | 件 | 12 | 3DY-31.5～3DY-70 | ||
22×2.4 | 件 | 1<, /P&, gt; | ||||
18 | 20×2.4 | 件 | 3 | |||
20×2.4 | 件 | 3 | 3DY-15,3DY-25 | |||
19 | 14×2.4 | 件 | 2 | |||
20 | 13×1.9 | 件 | 18 | |||
21 | 11×1.9 | 件 | 1 | |||
11×1.9 | 件 | 3 | 3DY-31.5～3DY-70 | |||
22 | 10×1.9 | 件 | 1 | |||
23 | 9×1.9 | 件 | 1 |
敬 告 用 戶
首先感謝使用我廠產品：
在使用本泵前務請?jiān)敱M閱讀本說明書。
在安裝使用過程中，如有什么問題或出現故障，請參照本說明書解決和排除，如不能得到解決及時與我廠聯系。
由于產品的不斷改進，可能導致本說明書與產品不完全相符，有什么疑問，請及時與我廠聯系。
如用戶對試壓泵有什么特殊要求，我們可進行專門設計。
