思凱達高壓測試系統之不銹鋼超高壓手動試壓泵

一、  設備的特點及使用條件：

1.       本壓力測試系統采用兩個手動增壓泵串聯組成，具有高精度升壓，維護簡單，后期維修成本低的特點；

2.       工作環境：0℃～50℃；

3.       試驗介質:液壓油/清水等；

4.       設計壓力:350MPa；

5.       本套設備可根據客戶實際技術要求非標制作：其中參考試壓泵執行標準：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

二、 總體技術方案：

1.  結構形式

手動試壓泵主要由工作臺，高、低壓手動泵，手動泄壓系統和油箱，管路系統等構成。

2.  液壓系統

a)  一個低壓手動泵，最高壓力為35MPa；

b)  一個高壓手動泵，最高壓力為350MPa；

c)  一個透明油箱，有效容積不小于0.3L；

d)  1個量程400MPa壓力表，用于顯示系統壓力；

e)  1個耐壓400MPa手動泄壓閥，用于泄去系統壓力；

f)  一套測試輸出接口，螺紋為M14x1.5內螺紋。

g)  1套耐壓400MPa超高壓管路；

三、 結構形式與工作原理

1. 結構形式

LYHX-350S超高壓手動傳感器測試系統組成（如圖 一）。

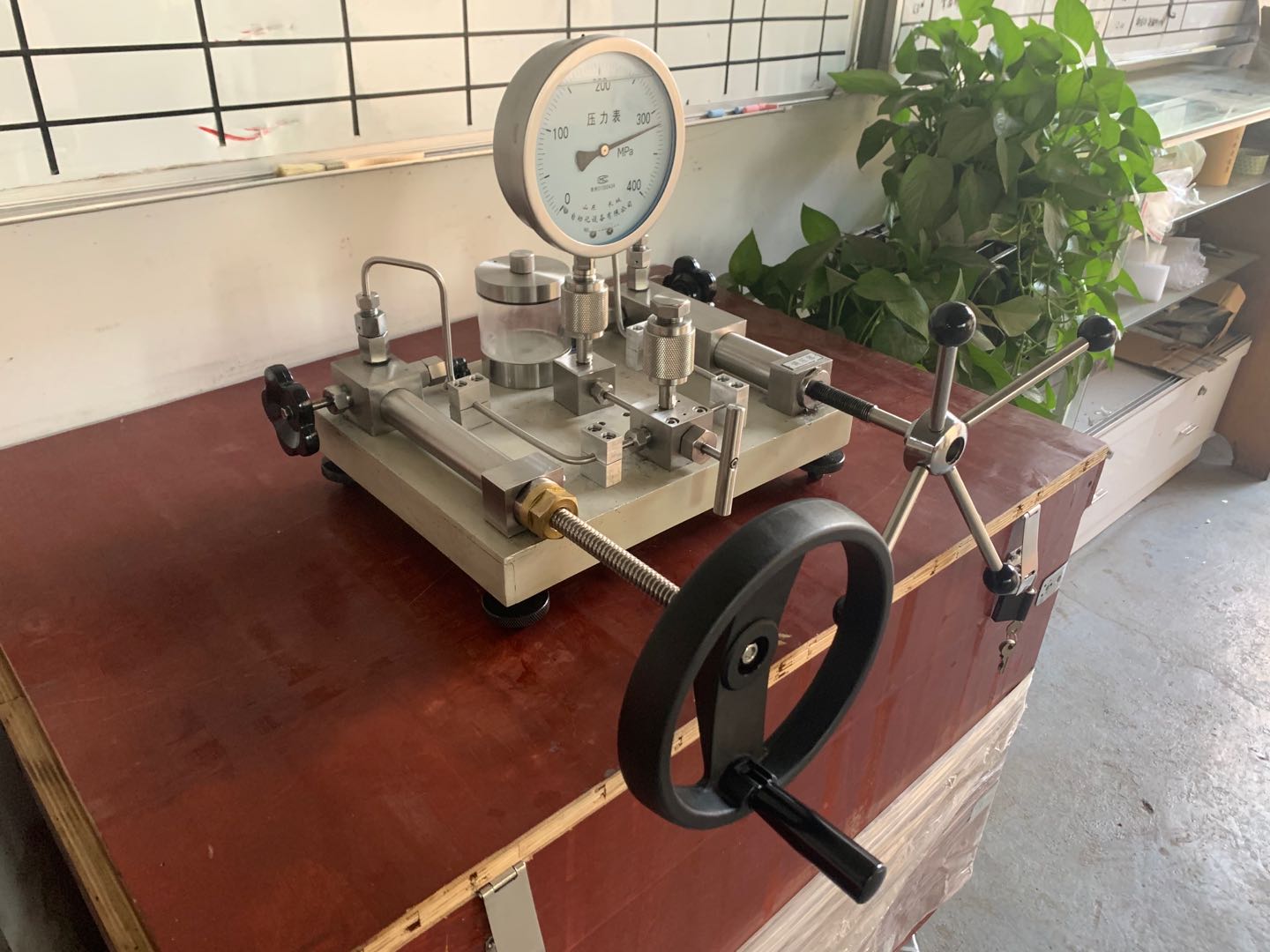

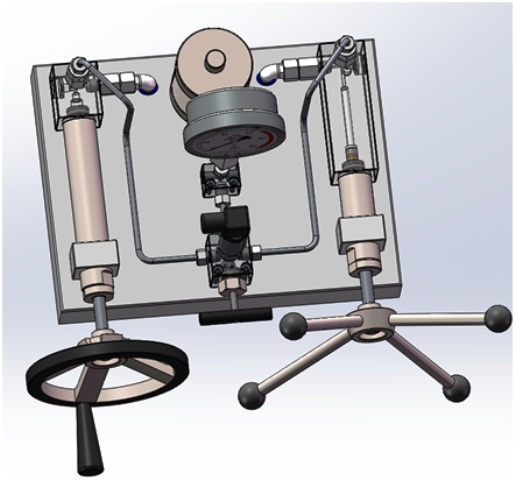

（圖1）

2. 工作原理

超高壓手動試壓泵采用高、低壓手動泵串聯而成，泵都配有進出水單向閥，泵采用活塞式T行螺紋傳遞的方式。介質從低壓泵吸入口吸入缸體內，通過壓縮低壓泵使系統升壓至大約35MPa。再通過活動高壓泵使壓力升至最高350MPa。當需要泄除系統壓力，可打開手動閥進行泄壓。如果在升壓過程中泵一個行程無法達到測試壓力可通過高低壓泵組合配動作，泵往復運動最終達到測試壓力。

2.1 操作說明

1、油箱加滿測試介質，保證介質清潔度。

2、使用前高低壓泵動作，排空設備內部空氣。

2.2 操作步驟：

1、管路安裝。

按現場實際情況，根據擴展口需求安裝傳感器數量（如圖2）。

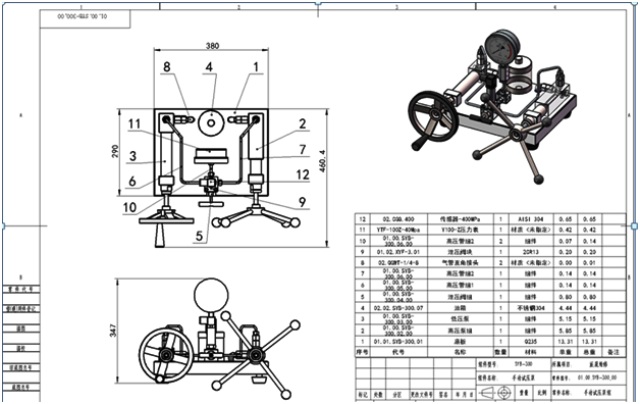

（圖2）

2、給系統排氣，將泄壓閥打開，依次手動動作低壓泵、高壓泵數次來回，一直到泵向前運動油箱無氣泡冒出判定排氣完成。

3、系統升壓，將泄壓閥關閉，動作低壓泵，將系統升壓至35MPa內，需要更高壓力則繼續動作高壓泵，當高壓泵達到升壓最大行程還不足系統需將高壓泵退到最大行程，再次動作低壓泵，此時無法判斷低壓泵內壓力，只能繼續動作一直到低壓泵內壓力升高無法推動活塞，此時再次動作高壓泵，如此往復運動直到達到測試壓力。

4、根據試壓要求和保壓時間，手動卸除系統壓力，完成測試流程。

四、 操作安全規范

1.  檢查控制系統與測試件管線是否牢固。

2.  升壓中途發現管路滲漏許卸除系統壓力檢修后再次升壓

3.  該系統手動操作，緩慢升壓，避免測試壓力超壓。

五、  故障分析與排除

六、 保養、維護

1.   增壓系統主體保養：

使用完后檢查機體內，保持清潔，定期檢查過濾器是否堵塞。

2.   高壓管線保養：

為保證增壓動作順利完成，應定時拆出管線進行檢查，判斷是否需要更換。

壓力表保養：

壓力表定期矯正。

七、  產品文件

1. 產品作用說明書

2. 出廠合格證

3. 產品裝箱單
