電動試壓泵鋼岔管打壓系統技術采購參數

一、 豐寧項目鋼岔管電動試壓泵系統技術要求：
1. 工作號： 001230/PTT60。
2. 圖號： Z1a006338‐009。
3. 臺數： 1 臺。
4. 物料編碼： P020041232
5. 鋼岔管設計壓力 7.45MPa， 打壓試驗水壓力： 6.28MPa~8Mpa，
鋼岔管+悶頭打壓時的充水體積約為 203m3。打壓泵系統滿足在
203 m3 體積下不小于 8Mpa 的壓力要求，并且壓力進程控制要求：
0.1MPa/min，壓力試驗曲線見附件 1（豐寧鋼岔管打壓工具壓力試
驗表）。
6. 電源電壓 380V±15%， 50±2%Hz。
7. 接口： 進排水口接不銹鋼管Φ28X4， 帶 6 套焊接式接頭或活接頭。
8. 泵系統組成見圖 1， 該系統至少包含一下部件， 但不限于以下部件。
試驗泵系統、控制柜（盤）等應為一個完整運行和打壓的系統。

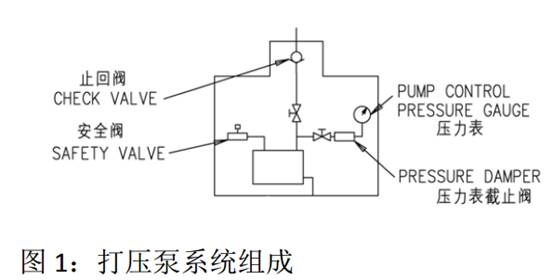

圖 1：打壓泵系統組成
9. 打壓試驗泵應考慮工地安裝維護方便，工地打壓過程中，不允許
滲漏。
10.打壓試驗泵應提供可靠的支撐固定，確保操作安全可靠，并且能
夠移動靈活。
11.打壓試驗泵的開關控制箱或控制盤操作安全可靠，控制柜（盤）
可進行開關、進給、排放、自動控制等功能，并有相應的指示燈。
12.正常工作時，試驗泵裝置應方便連接，易于拆卸，密封良好，不
允許漏水。
13.泵滿足三臺設備壓力試驗要求。
14.應提供 20m 三相電纜，電纜選擇和配置應滿足合同技術部分第 1
章第 0111 節有關要求（見附件 2，技術規范‐第 1 章 一般要求 電
纜_摘錄）。
15.若有特殊連接件應附帶工具。
二、 其他要求：
1． 產品試驗合格后，經檢查驗收簽字后方可出廠。
2． 質保期為供貨后三年或使用后一年。
3． 在用戶質量保證期內，產品出現損壞或不能正常使用的，經雙
方確認， 為試驗泵質量造成的， 由試驗泵制造廠負責包修包換。
4． 制造廠家在投入生產前應提供試驗泵的詳細尺寸和流量、功率
等相關信息供業主審查，審查合格后方可生產。
5． 制造廠家應提供說明書、隨機圖紙、 裝箱單、合格證等隨機文
件。
6． 制造廠家應提供包裝尺寸以方便發貨。
